Přepínač hvězda trojúhelník

Co je to přepínač Hvězda trojúhelník?


Přepínač hvězda-trojúhelník je speciální typ vačkového spínače, který se používá k řízení spouštění třífázových asynchronních motorů. Tento přepínač umožňuje přepínání mezi dvěma konfiguracemi zapojení motoru – hvězda (Y) a trojúhelník (Δ) – což zajišťuje hladké a účinné spuštění motoru s nižším počátečním proudem.


f6135a2b54438c
Akce
690 Kč bez DPH
834,90 Kč
871,20 Kč (–4 %)
Skladem

Vačkový spínač VSN 10 A, přepínač hvězda trojúhelník 45°

VSN10 9551A8-V-ANC-S-210-NMC
c6135a2b56db36
Akce
760 Kč bez DPH
919,60 Kč
955,90 Kč (–3 %)
Skladem

Vačkový spínač VSN 16 A, přepínač hvězda trojúhelník 45°

VSN16 9551A8-V-ANC-S-210-NMC
o6135a2b57aaf3
Akce
850 Kč bez DPH
1 028,50 Kč
1 064,80 Kč (–3 %)
Skladem

Vačkový spínač VSN 20 A, přepínač hvězda trojúhelník 45°

VSN20 9551A8-V-ANC-S-210-NMC
w6135a2b589c92
Akce
1 160 Kč bez DPH
1 403,60 Kč
1 452 Kč (–3 %)
Skladem

Vačkový spínač VSN 25 A, přepínač hvězda trojúhelník 45°

VSN25 9551A8-V-PNC-S-210-NSC
k6135a2b5a6fed
Akce
1 250 Kč bez DPH
1 512,50 Kč
1 560,90 Kč (–3 %)
Skladem

Vačkový spínač VSN 32 A, přepínač hvězda trojúhelník 45°

VSN32 9551A8-V-PNC-S-210-NSC
q6135a2b5bb16f
Akce
1 610 Kč bez DPH
1 948,10 Kč
2 008,60 Kč (–3 %)
Skladem

Vačkový spínač VSN 40 A, přepínač hvězda trojúhelník 45°

VSN40 9551A8-V-PNC-S-210-NSC
26135a2b5d2da0
Akce
1 800 Kč bez DPH
2 178 Kč
2 250,60 Kč (–3 %)
Skladem

Vačkový spínač VSN 63 A, přepínač hvězda trojúhelník 45°

VSN63 9551A8-V-PNC-S-210-NSC
c6135a2b56db36
Akce
660 Kč bez DPH
798,60 Kč
834,90 Kč (–4 %)
Skladem

Vačkový spínač VSR 10 A, přepínač hvězda trojúhelník 45°, rovné svorky

VSR10 9551A8-V-ANC-S-210-NMC
c6135a2b5ecce7
Akce
740 Kč bez DPH
895,40 Kč
931,70 Kč (–3 %)
Skladem

Vačkový spínač VSR 16 A, přepínač hvězda trojúhelník 45°, rovné svorky

VSR16 9551A8-V-ANC-S-210-NMC
w6135a2b589c92
Akce
800 Kč bez DPH
968 Kč
1 004,30 Kč (–3 %)
Skladem

Vačkový spínač VSR 20 A, přepínač hvězda trojúhelník 45°, rovné svorky

VSR20 9551A8-V-ANC-S-210-NMC
10 položek celkem

Vlastnosti a specifikace přepínače Hvězda trojúhelník

  • Konstrukce: Robustní konstrukce z vysoce kvalitních materiálů zajišťuje dlouhou životnost a spolehlivost.
  • Ovládání: Intuitivní ovládací mechanismus umožňuje snadné přepínání mezi režimy hvězda a trojúhelník.
  • Krytí: Standardní krytí IP 20, s možností zvýšení na IP 65 při použití ochranného krytu.
  • Napětí a Proud: Navrženo pro široký rozsah napětí a proudů, vhodné pro různé aplikace v průmyslu.
  • Kompatibilita: Splňuje normy ČSN EN 60 947-1 a ČSN EN 60 947-3.
  • Záruka: Poskytujeme 5letou záruku, což odráží naši důvěru v kvalitu a spolehlivost našich produktů.

Použití

Přepínač hvězda-trojúhelník je primárně určen pro řízení třífázových asynchronních motorů. Tato metoda spouštění motoru je široce používána v průmyslu, kde je potřeba snížit počáteční proud při spouštění velkých motorů. Tento postup zajišťuje plynulé spuštění motoru a minimalizuje mechanické namáhání a opotřebení.

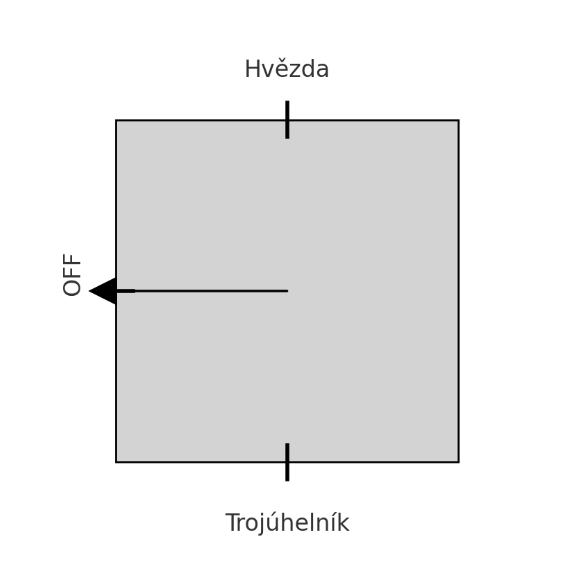

Jak přepínač funguje

  1. Režim Hvězda (Y):

    • Motor je při spuštění zapojen v konfiguraci hvězda.
    • Tento režim snižuje počáteční proud na přibližně třetinu jmenovitého proudu, což zabraňuje náhlým špičkám v elektrické síti.
    • Motor běží s nižším točivým momentem, což je ideální pro spuštění bez zatížení.

  2. Přepnutí na režim Trojúhelník (Δ):

    • Po několika sekundách (dle nastavení časovače nebo manuálně) se přepne do režimu trojúhelník.
    • V tomto režimu motor dosahuje plného výkonu a točivého momentu.
    • Tento přechod umožňuje motoru běžet při plném zatížení s maximální účinností.

Výhody použití přepínače Hvězda-Trojúhelník

  • Redukce počátečního proudu: Výrazně snižuje nárazový proud při spouštění motoru, čímž chrání elektrickou síť a snižuje opotřebení motoru.
  • Hladké spuštění: Zajišťuje plynulé a postupné spuštění motoru, což minimalizuje mechanické namáhání.
  • Úspora energie: Efektivní řízení motoru vede k lepšímu využití energie a snížení provozních nákladů.
  • Ochrana motoru: Snižuje riziko poškození motoru v důsledku náhlých proudových špiček a nadměrného opotřebení.

Přepínač hvězda-trojúhelník je nezbytným nástrojem pro každého, kdo pracuje s třífázovými asynchronními motory. Jeho schopnost snižovat počáteční proud a poskytovat plynulé spuštění motoru z něj činí ideální volbu pro širokou škálu průmyslových aplikací. S naším přepínačem hvězda-trojúhelník můžete dosáhnout vyšší efektivity, delší životnosti motoru a spolehlivého výkonu.





Popis správného zapojení přepínače Hvězda-Trojúhelník

Přepínač hvězda-trojúhelník je určen pro spouštění třífázových asynchronních motorů s cílem snížit počáteční proud. Toto zapojení se skládá ze dvou hlavních částí: přepínacího mechanismu a motorového vinutí. Níže je podrobný postup, jak správně zapojit přepínač hvězda-trojúhelník:

Komponenty potřebné pro zapojení

  1. Třífázový motor s šesti vývody (U1, V1, W1, U2, V2, W2).
  2. Přepínač hvězda-trojúhelník.
  3. Stykače (tři stykače: jeden pro režim hvězda, jeden pro režim trojúhelník, a hlavní stykač).
  4. Časovač pro řízení přepnutí mezi hvězda a trojúhelník.
  5. Pojistky a ochranné prvky.

Zapojení přepínače Hvězda-Trojúhelník

  1. Připojení motoru:

    • Vývody motoru: Spojte vývody U1, V1, W1 s hlavními přívody přepínače.
    • Spojení hvězda: Pro režim hvězda spojte vývody U2, V2, W2 dohromady.
    • Spojení trojúhelník: Pro režim trojúhelník spojte U1 s V2, V1 s W2, W1 s U2.

  2. Připojení přepínače:

    • Hlavní stykač (K1) je zapojen mezi napájecí zdroj a motor. Tento stykač zapíná a vypíná napájení motoru.
    • Stykač hvězda (K2) je připojen k vývodům U2, V2, W2 motoru a k bodu spojení pro režim hvězda.
    • Stykač trojúhelník (K3) je připojen mezi vývody motoru a bod spojení pro režim trojúhelník.

  3. Řízení přepnutí:

    • Časovač je nastaven tak, aby po určité době přepnul ze stykače K2 (hvězda) na stykač K3 (trojúhelník).
    • Přepínací mechanismus zajistí, že stykače K2 a K3 nejsou nikdy zapnuté současně, aby nedošlo k zkratu.

  4. Ochranné prvky:

    • Použijte vhodné pojistky a tepelnou ochranu motoru, aby nedošlo k přehřátí a poškození motoru.

Diagram zapojení

Níže je základní schéma zapojení přepínače hvězda-trojúhelník:

Kroky spuštění

  1. Start: Hlavní stykač (K1) se sepne, motor je zapojen v režimu hvězda (K2 sepnut).
  2. Režim hvězda: Motor běží s nižším proudem, což umožňuje plynulé spuštění.
  3. Přepnutí na trojúhelník: Po nastavené době časovač přepne ze stykače K2 na stykač K3.
  4. Režim trojúhelník: Motor nyní běží v plném režimu s maximálním výkonem.

Výhody zapojení

  • Snížení počátečního proudu: Spouštění motoru v režimu hvězda výrazně snižuje počáteční proud.
  • Hladké spuštění: Plynulé přepnutí mezi režimy minimalizuje mechanické a elektrické namáhání.
  • Flexibilita: Přepínač hvězda-trojúhelník umožňuje snadnou konfiguraci pro různé typy motorů a aplikace.

Toto zapojení je běžně používané v průmyslových aplikacích, kde je potřeba spouštět velké motory bez způsobení nadměrného zatížení elektrické sítě.
